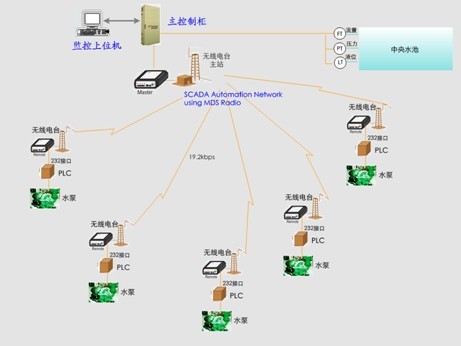

控制系統結構如下圖所示
主要設備介紹
1、空壓機就地PLC控制系統
就地自動控制系統采用SIEMENS PLC控制器 ，完成空壓機的數據采集，并通過232接口和無線電臺分站連接，完成通訊功能。
2、 無線電臺系統
為實現在較大區域范圍內的泵站遠程集中控制，擬采用美國MDS公司SCADA系列電臺通訊方式，采用分站和主站結構。
本系統中各無線電臺分站將就地PLC控制柜采集的信號，通過無線通訊網絡，將數據傳輸?shù)綗o(wú)線電臺總站接收，再通過232通訊接口實現和主控制柜的數據交互。
美國MDS公司SCADA系列電臺廣泛用于油田/天然氣、水處理、電力、煤氣、鐵路、地震/氣象/環保、GPS、金融、公安/交通/安防、化工、工業控制自動化等數據采集與控制系統中，主要（簡易型主站/從站）由MDS電臺、開關電源、天饋線、連接線、避雷器部份等組成。
它具有如下優點：
a、 用無線電臺方式實現遠程數據采集、監視與控制，相對于架設專用電纜（或光纜）、租用電信專線PSTN/GPRS等，具有造價低廉、施工快捷、運行可靠、維護簡單等優點。傳輸率達9.2或19.2kbps,實時性好,安全可靠,對用戶其數據通訊為RS232透明方式,一次投入,無須運行成本。
b、美國MDS公司SCADA系列數字電臺采用數字信號處理、糾錯編碼、軟件無線電、數字調制解調和表面貼片一體化設計等技術，具有高性能、高可靠及抗干擾能力強等特點，電臺提供標準RS232數據口可直接與計算機、RTU、PLC、GPS接收機、數據終端等連接，傳輸速率達19200bps，誤碼低于10E-6（接收電平-110dBm時），發射功率0.5-25瓦可調節，任何型號電臺可設置為主站或遠程站使用，無中轉通信距離達50公里以上，能適應室內或室外的惡劣工作環境。電臺數據和話音兼容，可工作于單工、半雙工、時分雙工TDD、全雙工方式，收發同頻或異頻中轉組網，并具有遠程診斷、測試、監管功能，滿足各行業調度或控制中心與眾多遠方站之間的數據采集和控制。
3、 中央監控室主控制柜
主控室配置一套主控系統，采用Siemens PLC。主控柜通過無線電臺主站采集到各分站信號，實現監控：
a、 采集各分站深井水泵的運行狀態，上傳到上位機；
b、 采集中央水池的液位信號，供水壓力和流量信號，上傳到上位機；
注：水池液位、供水壓力和供水流量由用戶提供變送器，輸出4~20mA信號給控制系統
c、 根據中央水池的液位，自動控制分站深井水泵的運行數量；
4、 中央監控室上位機監控：
中心監控室采用上位機和監控軟件實現全面的集中監視和管理。主要具有如下功能：
a、 畫面監控：使用清晰準確的畫面顯示現場設備的狀態，使用圖形控制按鈕實現手動操作設備;
b、數據報表: 監控和記錄所有報警信息，可生成數據報表，方便查詢和打印；
c、趨勢曲線：顯示液位，流量，壓力的實時趨勢曲線和歷史趨勢曲線，實現過程監視和查詢；
d、安全管理：系統采用分等級（操作員，一級系統管理員，安全主管）的密碼授權方式，保證系統的安全運行。
控制系統用戶獲益
n 自動集中控制，無需人員現場巡查，節約人力物力；
n 集中管理，提供企業生產和管理效率；
n 歷史運行情況查詢，便于故障分析與維護預測；
n 英格索蘭專業的技術團隊和強大的服務能力，為用戶的安全生產提供******的保障；
工作界面
n 供貨方負責空壓機的改造，提供遠程控制信號；
n 用戶負責設備的安裝，供貨方提供指導；
n 供貨方負責全部的調試工作，用戶負責配合工作；
n 供貨方負責對用戶操作與維護人員的使用培訓；
n 供貨方負責提供全套的竣工資料；
n 用戶提供必要的與其他供應商的協調
n 用戶提供配合協調支持供貨方的工作；
|
